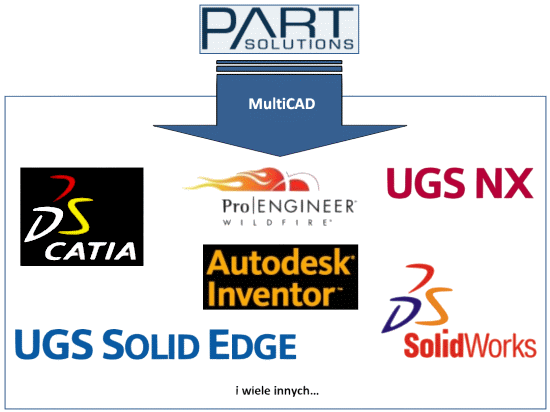

PARTsolutions korzysta z unikalnego rozwiązania firmy CADENAS Multi-CAD. Umożliwia ono eksport modeli geometrycznych z katalogu w formacie dowolnego z dostępnych na rynku systemów CAD.
Powszechnie stosowane w elektronicznych katalogach formaty pośrednie plików, takie jak IGES, SAT, STEP, posiadają wiele niedogodności, m.in.:
Wymagają użycia często skomplikowanych translatorów danych.
Edycja geometrii jest utrudniona w wyniku braku struktury modelu (historii).
Pliki posiadają nieoryginalne nazewnictwo (np. "Imported Body").
Zespoły pozbawione są relacji pomiędzy komponentami.

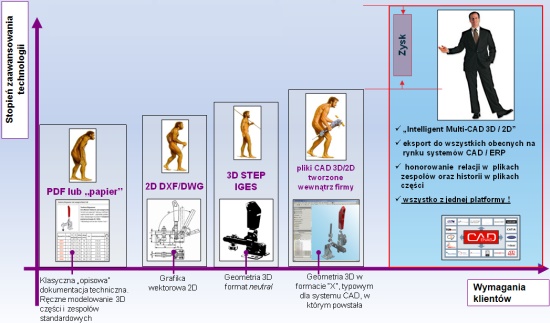

Rys. 1 Przegląd możliwości pracy konstruktora z częściami standardowymi.
Rozwiązanie Multi-CAD wprowadza konstruktorów w nową jakość pracy z częściami standardowymi. Niezależnie od posiadanego systemu CAD, użytkownik PARTsolutions uzyskuje:
Model geometryczny części w rodzimym formacie używanego systemu CAD.
Model geometryczny części posiadający historię modelowania (feature tree).
Model geometryczny części w wersji szczegółowej lub uproszczonej.
Model geometryczny zespołu z zachowaniem relacji pomiędzy jego komponentami.
Model geometryczny posiadający oryginalne nazwy katalogowe plików.

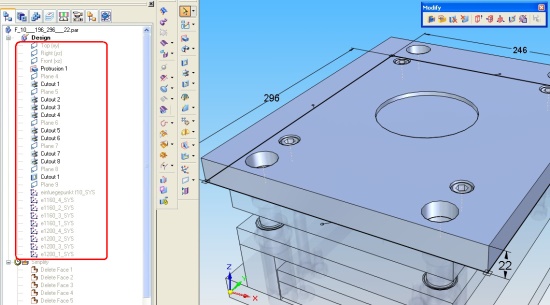

Rys. 2 Model geometryczny części posiadający historię modelowania (feature tree).
Rys. 3 Model geometryczny części w wersji szczegółowej lub uproszczonej.

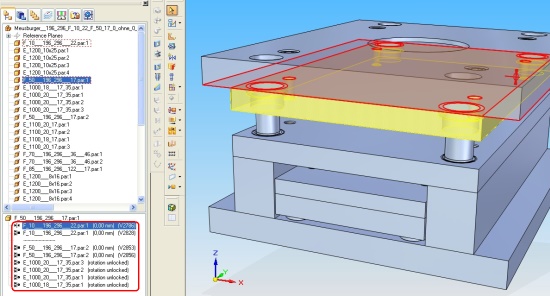

Rys. 4 Model geometryczny zespołu z zachowaniem relacji pomiędzy jego komponentami.
Rys. 5 Model geometryczny posiadający oryginalne nazwy katalogowe plików.
