PARTsolutions jest wiodącym, inteligentnym systemem zarządzania częściami, umożliwiającym wyszukiwanie i kontrolowanie części standardowych przez wszystkie działy przedsiębiorstwa.
Proces wyszukiwania potrzebnych części standardowych jest prosty i wydajny, dzięki narzędziom dostępnym w
PARTsolutions:
Systemy klasyfikacji
Podczas poszukiwania w zasobach
PARTsolutions części określonego typu lub zastosowania można posłużyć się jednym z dostępnych systemów klasyfikacji, takich jak
eClass lub
ICS.

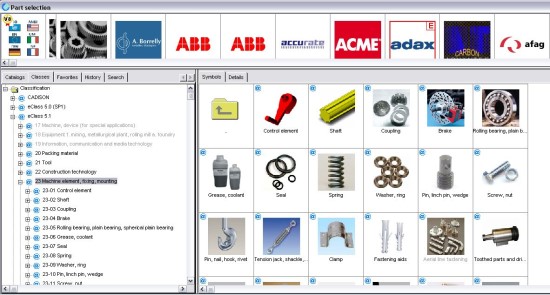

Rys. 1 Kategorie części standardowych wg systemu eClass.
Ulubione
Zakładka Ulubione pozwala szybko przejść do preferowanych katalogów producentów, jak również najczęściej używanych pojedynczych części lub zespołów.

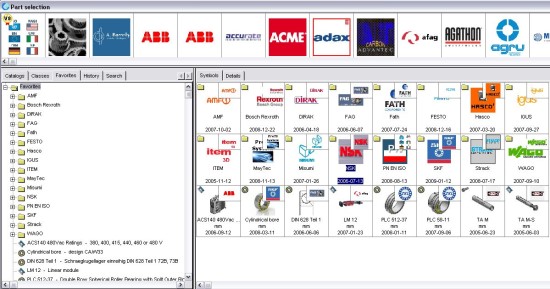

Rys. 2 Katalogi i pojedyncze części zdefiniowane jako Ulubione.
Historia
Wszystkie części standardowe przeglądane przez użytkownika
PARTsolutions są zapisywane w module Historia. Dzięki temu odnalezienie wcześniej używanych części jest łatwe i szybkie.

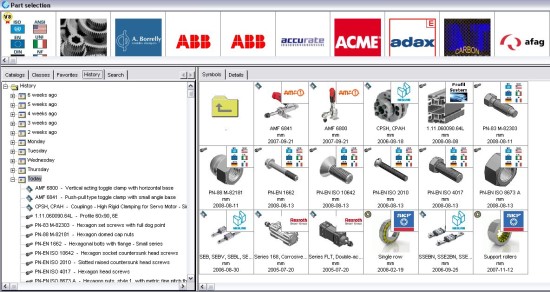

Rys. 3 Historia w programie PARTsolutions.
Wyszukiwarka
Wyszukiwarka programu
PARTsolutions pozwala na odnalezienie części standardowych, których nazwy i/lub opisy zawierają określone słowa kluczowe. Wyszukiwanie może dotyczyć pełnych zasobów
PARTsolutions lub być ograniczone do wskazanych katalogów.

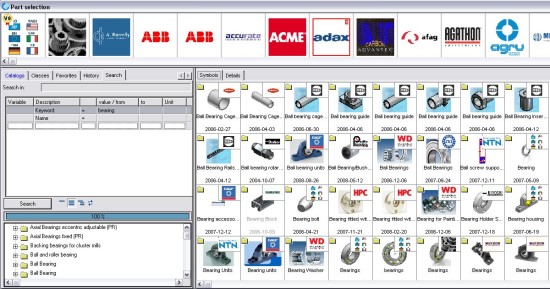

Rys. 4 Wyszukiwanie części przy pomocy słów kluczowych.
Podczas wyszukiwania części w konkretnym folderze, wyszukiwarka pozwala dodatkowo jako kryterium określić wartości parametrów charakterystycznych dla wszystkich części. Możliwe jest wskazanie konkretnych wartości liczbowych lub pożądanego zakresu wartości.

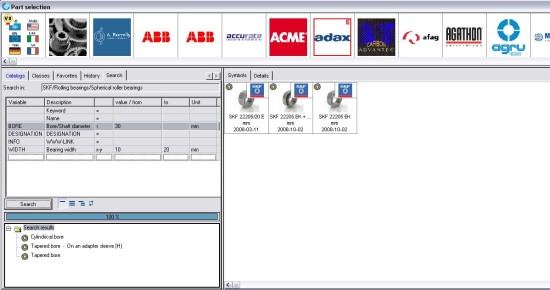

Rys. 5 Zawartość folderu pełna oraz odfiltrowana do części spełniających podane kryteria wymiarowe.
Wyszukiwanie geometryczne -
więcej >>>
Po wybraniu konkretnej części z katalogu, w oknie programu
PARTsolutions mamy do dyspozycji:
- Model 3D części.
- Rysunki 2D przedstawiające oznaczenia parametrów części oraz jej szczegóły konstrukcyjne.
- Tablicę zmiennych, której poszczególne wiersze definiują dostępne warianty części.
- Zestawienie materiałowe, w którym dla zespołów wyświetlana jest lista ich komponentów.

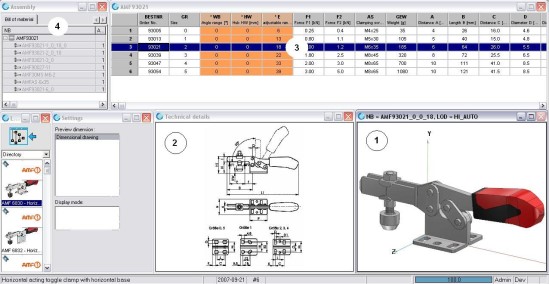

Rys. 6 Okno programu dla wybranej części.

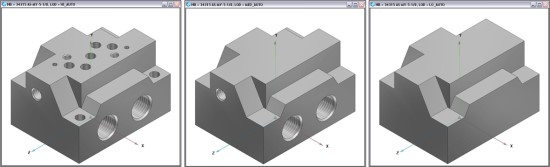

Części standardowe o skomplikowanej geometrii mogą posiadać model 3D w trzech stopniach szczegółowości: High, Medium oraz Low.
Rys. 7 Stopnie szczegółowości modelu w PARTsolutions.
Program
PARTsolutions umożliwia dokonywanie pomiarów odległości oraz kątów na modelu geometrycznym części.

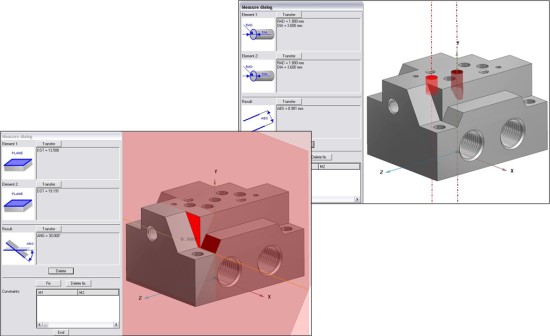

Rys. 8 Pomiary w PARTsolutions.
PARTsolutions pozwala także na przeglądanie informacji o części pochodzących z innych źródeł, takich jak systemy PDM i ERP. Dzięki integracji z tymi systemami, potrzebne dane mogą zostać wyświetlone w tym samym oknie.

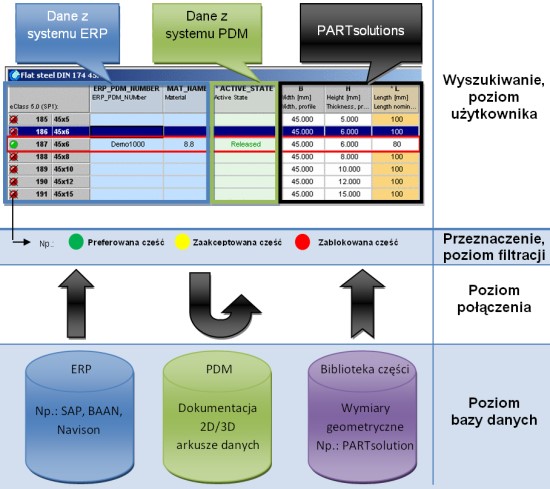

Rys. 9 Integracja PARTsolutions z systemami PDM i ERP.
