W narzędziu PARTconnection dostępne są cztery różne tryby widoków, co znacznie ułatwia śledzenie efektów pracy.
Rys. 1 Menu widoków.

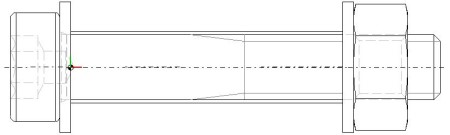

Rys. 2 Widok 2D.

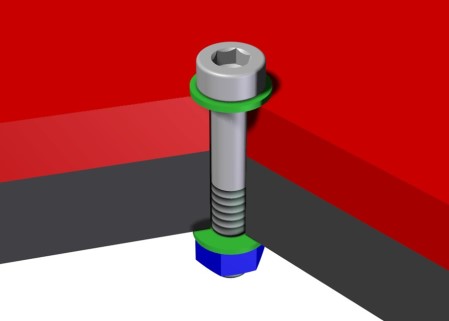

Rys. 3 Widok 3D.

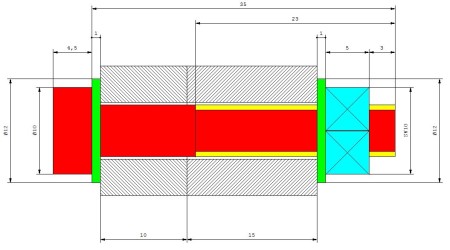

Rys. 4 Widok z naniesionymi wymiarami.

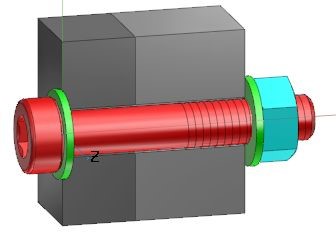

Rys. 5 Widok 3D poszczególnych składowych połączenia śrubowego.
Po zdefiniowaniu wszystkich parametrów połączenia śrubowego dokonywany jest eksport do systemu CAD. Poza składnikami połączenia śrubowego, takimi jak śruba, podkładka i nakrętka, w modelu zostają wygenerowane także odpowiednie, znormalizowane otwory.
