   Informacje o CADENAS



PARTconnection - Połączenia śrubowe

          W celu zdefiniowania połączenia śrubowego należy w systemie CAD wskazać części, które mają być nim połączone. Moduł PARTconnection, uruchomiony z poziomu programu CAD, dokonuje zestawienia połączenia śrubowego odnosząc się do zaznaczonych wcześniej elementów.

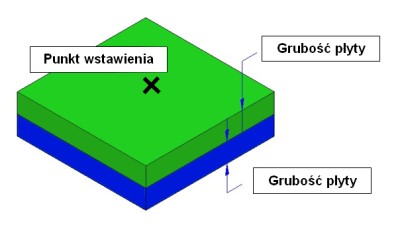

Celem utworzenia połączenia śrubowego w systemie CAD przy pomocy PARTconnection wymagane jest określenie grubości płyt oraz określenie punktu wstawienia.

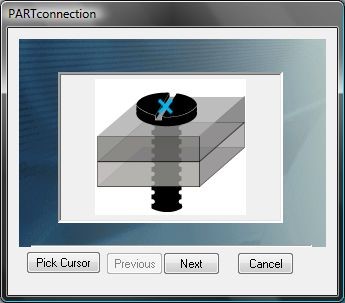

Rys. 2 Definiowanie punktu wstawienia.

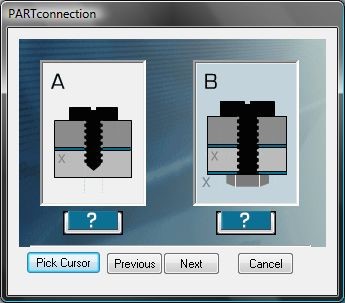

Istnieje również możliwość, z poziomu systemu CAD, określenia rodzaju połączenia śrubowego tzn. przelotowe lub nieprzelotowe.


Rys. 3 Określanie rodzaju połączenia śrubowego.

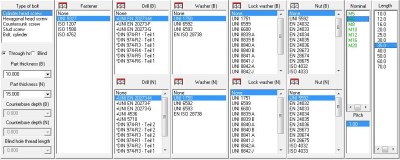

Na podstawie powyższych informacji PARTconnection generuje sugerowane połączenie śrubowe. Istnieją różne warianty połączeń (typ śruby, podkładki lub pierścienia, nakrętki). Możliwość wyboru odpowiedniego wariantu połączenia dostępna jest w obszarze wyboru części złącznych.


Rys. 4 Sugerowane połączenia śrubowe.

Zmiana każdej z pojedynczych części połączenia śrubowego pociąga za sobą przeliczenie pozostałych komponentów. Na przykład przy zmianie długości śruby zmieniany jest również automatycznie wymiar nakrętki, koniecznością dopasowania.

Po zmianie określonych komponentów połączenia, w czasie rzeczywistym, w obszarze widoku zmieniają się warianty połączenia śrubowego.

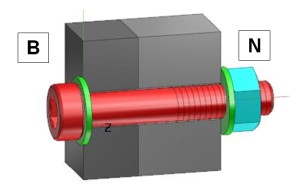

W systemie CAD punkt wstawienia tworzy łeb śruby oznaczony w PARTconnection literą „B ”, natomiast strona nakrętki oznaczona jest literą „N ”.


Rys. 5 Oznaczenie łba śruby i strony nakrętki.

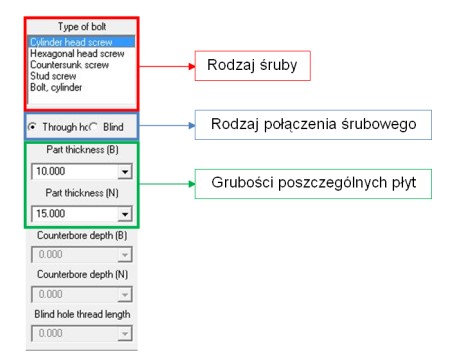

Istnieje możliwość wyboru typu śruby, rodzaju połączenia śrubowego (przelotowe lub nieprzelotowe), jak również grubości poszczególnych płyt (strony B i N). Po automatycznym wygenerowaniu złącza PARTconnection zapamiętuje grubości płyt zdefiniowane na poziomie systemu CAD.


Rys. 6 Parametry połączenia śrubowego.

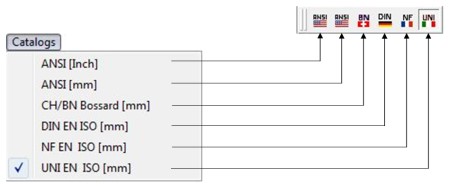

Istnieje również możliwość wyboru różnych typów katalogów norm (ANSI, CH/BN Bossard, DIN EN ISO, NF EN ISO, UNI EN ISO), jak również można określić głębokość gwintu dla różnych materiałów.


Rys. 7 Menu wyboru normy.

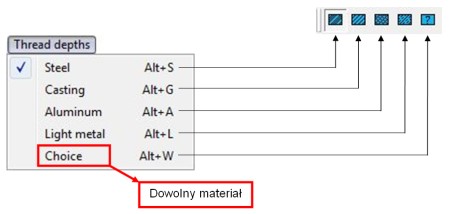

Rys. 8 Menu wyboru głębokości gwintu.
